와콤 제품 설명서는 아래 링크를 참조하십시오.
· Wacom Cintiq Pro 24 DTK-2420 DTH-2420
· Wacom Cintiq Pro 32 DTH-3220
연결 방법에 대해서는 「컴퓨터에 연결 (상기 매뉴얼 내)」도 함께 참조해 주십시오.

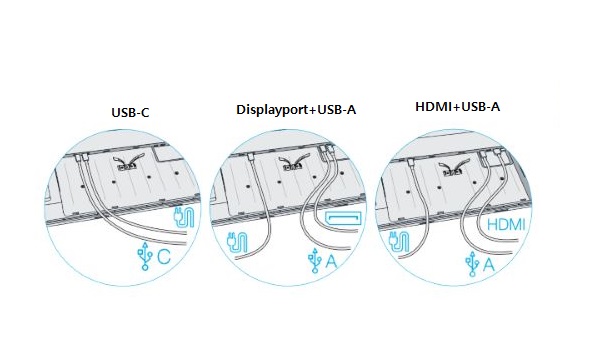

아래와 같은 간편한 단계를 거쳐 각기 다른 환경 설정을 사용하여 Wacom Cintiq Pro를 설정할 수 있습니다.
DisplayPort와 USB-A 포트가 장착된 컴퓨터:
- Wacom Cintiq Pro를 평평한 바닥에 놓습니다
- Wacom Cintiq Pro의 뒷면에 있는 케이블 커버를 열고, 케이블 라우팅 기능용 케이블 커버의 상단에 있는 작은 커버를 제거하십시오.
- 전원 어댑터를 벽 콘센트에 연결한 다음, AC 어댑터에 있는 전원 커넥터를 케이블 보관함의 (사각형 모양) 전원 커넥터에 연결하십시오.
- 제품에 제공된 DisplayPort 케이블을 Wacom Cintiq Pro DisplayPort 포트에 연결하십시오.
- DisplayPort의 반대쪽 끝부분을 컴퓨터에 연결하십시오.
- 제품에 제공된 USB-A 3.0 케이블을 케이블 보관함의 USB-A 커넥터에 연결하십시오.
- USB-A 3.0 케이블의 반대쪽 끝부분을 컴퓨터에 연결하십시오.
- 각도를 바꾸려면, Wacom Cintiq Pro의 밑면에 안쪽으로 탑재된 다리를 펴면 됩니다.
- 전원 버튼을 2초간 눌러 Wacom Cintiq Pro의 전원을 켜주십시오.
HDMI 및 표준 USB-A 포트가 장착된 컴퓨터:
- Wacom Cintiq Pro를 평평한 바닥에 놓습니다
- Wacom Cintiq Pro의 뒷면에 있는 케이블 커버를 열고, 케이블 라우팅 기능용 케이블 커버의 상단에 있는 작은 커버를 제거하십시오.
- 전원 어댑터를 벽 콘센트에 연결한 다음, AC 어댑터에 있는 전원 커넥터를 케이블 보관함의 (사각형 모양) 전원 커넥터에 연결하십시오.
- 제품에 제공된 HDMI 2.0 케이블을 Wacom Cintiq Pro의 HDMI 포트에 연결하십시오.
- HDMI 2.0 케이블의 반대쪽 끝부분을 컴퓨터에 연결하십시오.
- 제품에 제공된 USB-A 3.0 케이블을 케이블 보관함의 USB-A 커넥터에 연결하십시오.
- USB-A 3.0 케이블의 반대쪽 끝부분을 컴퓨터에 연결하십시오.
- 각도를 바꾸려면, Wacom Cintiq Pro의 밑면에 안쪽으로 탑재된 다리를 펴면 됩니다.
- 전원 버튼을 2초간 눌러 Wacom Cintiq Pro의 전원을 켜주십시오.
- Wacom Cintiq Pro의 4K 해상도를 사용하려면 컴퓨터 HDMI가 HDMI 2.0을 지원해야 합니다. 지원하지 않을 경우 DisplayPort 또는 USB-C를 사용하여 컴퓨터를 Wacom Cintiq Pro에 연결하십시오.
USB-C 포트 여러 개가 장착된 컴퓨터:
- 컴퓨터의 USB-C 포트가 DisplayPort Alternate (DP ALT 또는 썬더볼트 3) 모드를 반드시 지원해야 합니다
- Wacom Cintiq Pro를 평평한 바닥에 놓습니다
- Wacom Cintiq Pro의 뒷면에 있는 케이블 커버를 열고, 케이블 라우팅 기능용 케이블 커버의 상단에 있는 작은 커버를 제거하십시오.
- 전원 어댑터를 벽 콘센트에 연결한 다음, AC 어댑터에 있는 전원 커넥터를 케이블 보관함의 (사각형 모양) 전원 커넥터에 연결하십시오.
- 제품에 제공된 USB-C 케이블을 케이블 보관함의 USB-C 커넥터에 연결하십시오.
- USB-C 케이블의 반대쪽 끝부분을 컴퓨터에 연결하십시오.
- 각도를 바꾸려면, Wacom Cintiq Pro의 밑면에 안쪽으로 탑재된 다리를 펴면 됩니다.
- 전원 버튼을 2초간 눌러 Wacom Cintiq Pro의 전원을 켜주십시오.
